LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego
LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego

Duży Obraz :  LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Longxingsheng
Numer modelu: LS-1200K
Zapłata:
Minimalne zamówienie: 1
Szczegóły pakowania: z foliową i drewnianą obudową
Czas dostawy: podczas
Zasady płatności: 30% zaliczki przy zamówieniu, 70% zapłaty przed wysyłką.
Możliwość Supply: 60 zestawów/miesiąc

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego

Opis
Nazwa produktu: Maszyna do rowkowania desek Maksymalna szerokość rowkowania: 1000 mm
Minimalny rozmiar rowkowania: 600 mm Tryb działania: Automatyczny
Prędkość rowkowania: 25m/min Materiał: Stopy aluminium
Maksymalna grubość rowkowania: 0,8-2,5 mm Rozmiar maszyny: 220*1550*1500mm

Kartonowa maszyna do tworzenia rzutów wysokiej wydajności Maksymalna grubość 0,8-2,5 mm

Opis produktu:

LS-1200K to automatyczna maszyna do automatycznego wycinania. Jest w stanie cięcia cienkiego papieru (250-600 g/m2) i tektury (0,8-2,5 mm). Prędkość pracy 35 m/min. Może obsługiwać 8 automatów jednocześnie.W razie potrzeby dodaj dodatkowe wkładki w rowu VMożna zainstalować 12 głowic w kształcie litery V. Kąt cięcia rowu w literze V wynosi 80-140 stopni.
LS-1200K wykorzystuje przenośnik taśmowy do dostarczania papieru do sekcji szczeliny i wykorzystuje trzy sekcje, aby ułatwić dostarczanie cienkiego papieru.Jednolity system wyrównania eliminuje potrzebę modyfikacji dla różnych rozmiarów i unikalnych kształtówPo wycięciu, w celu zapewnienia łatwiejszej i dokładniejszej regulacji, w sekcji rowu wyposażono 8 wysokoprecyzyjnych uchwytów narzędziowych.gotowy produkt zostanie przekazany do recepcjiPóźniej odebiorę śmieci.

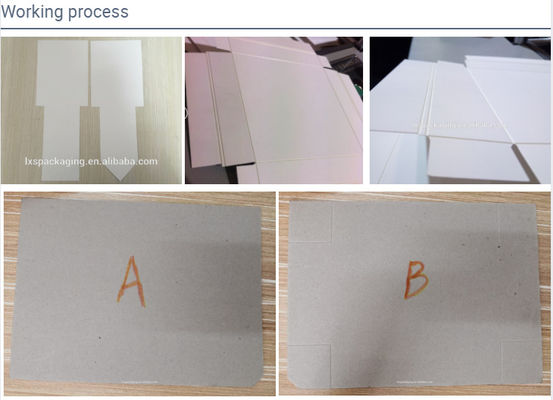

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego 0

Charakterystyka:

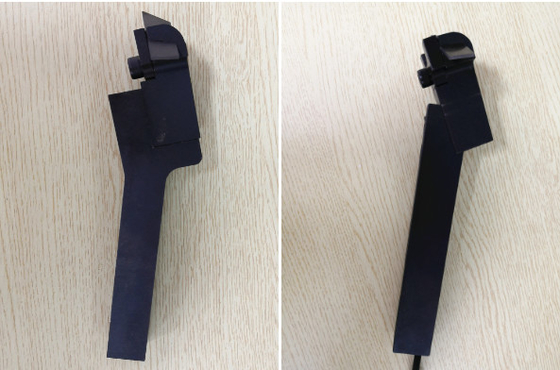

1.90 stopniowy uchwyt ostrza

Wyposażony w 4 zestawy 90 stopniowego uchwytu ostrza.

2.120 stopniowy uchwyt ostrza

Wyposażone w 4 zestawy 120 stopni nożyc, w tym ostrze.

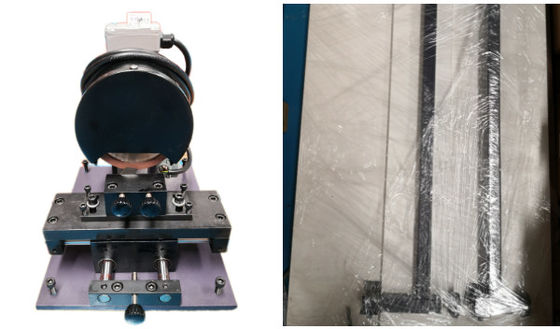

3Maszyna do szlifowania

Jeden zestaw szlifujący, szlifujący ostrze, gdy staje się gęste

4Stolik zbierający.

Stosowanie stołu zbierania do gotowych wyrobów z rzutami

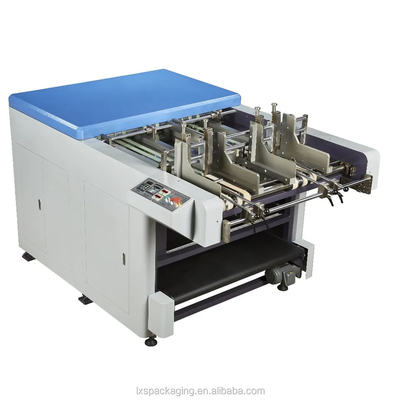

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego 1

Zastosowanie:

LS-1200K to maszyna do szczelinowania z wysoką precyzją suwak i obrotowym uchwytem narzędzia biegów. Łatwe w obsłudze, odpowiednie do szczelinowania szarych płyt i kartonów. Rozmiar jest grawerowany przez maszynę,Transfer jest wygodniejszy i szybszy., jest odporny na zużycie i trwały.



Maszyna posiada wysokoprzyzwoity suwak i uchwyt narzędzia do obrotu biegów, a obsługa jest prosta.który nadaje się do większej liczby produktów.

Maszyna posiada również funkcje korekcji odchylenia jednostronnego i korekcji odchylenia dwustronnego, które nadają się do różnych produktów.powierzchnia otrzymuje specjalną obróbkę, odporne na zużycie i trwałe.

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego 2

Model maszyny LS-1200K
Ilość rowu na raz 8 slotów
Prędkość pracy 35m/min
Rozmiar kartonu papierowego 140*120-600*600 mm
Grubość papieru 250-600 gm
Gęstość tektury 1-3 mm
Moc silnika 2.5kw/380v
Maszynadwywołanie L2200*W1300*H1500 mm
Masa maszyny 1350 kg

Wsparcie i usługi:

Zapewniamy wsparcie techniczne i usługi dla maszyny do tworzenia zarostów.

  • Pomoc w montażu i konfiguracji maszyny
  • Usługi rozwiązywania problemów i naprawy
  • Szkolenia i wskazówki dotyczące obsługi maszyny
  • Aktualizacje i ulepszenia oprogramowania
  • Dostęp do zasobów internetowych i materiałów wspierających

Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy z jakiegokolwiek aspektu maszyny do tworzenia zarostów, nie wahaj się skontaktować z nami.

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego 3

Opakowanie i wysyłka:

Opakowanie i wysyłka maszyny do tworzenia zarostów:

Maszyna do tworzenia zarostów jest wypakowana w pianę, karton i tworzywo sztuczne, aby chronić jej części przed uszkodzeniami lub zadrapańami podczas wysyłki.Opakowanie jest oznakowane naklejką "Fragile" w celu zapewnienia ostrożnego obchodzenia się z nim w trakcie transportu.Produkt jest wysyłany przez wiarygodną spółkę żeglugową, która zapewnia bezpieczne dotarcie do miejsca przeznaczenia.

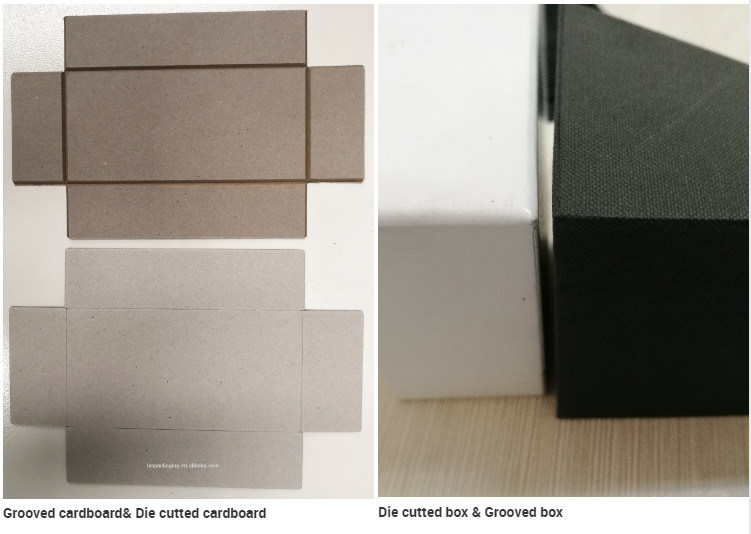

LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego 4

W dzisiejszym szybkim tempie przemysłu produkcyjnego, wydajność i precyzja są kluczowymi czynnikami, które decydują o sukcesie każdego biznesu.Tradycyjne metody często nie spełniają wymagań nowoczesnej produkcjiJednakże dzięki pojawieniu się automatycznych maszyn do tworzenia szczelin kartonowych, producenci mogą teraz osiągnąć niezrównaną wydajność i dokładność.





Automatyczna maszyna do szczelin papieru kartonowego V to najnowocześniejszy sprzęt zaprojektowany w celu usprawnienia procesu szczelin dla różnych materiałów.To innowacyjne rozwiązanie oferuje liczne zalety w stosunku do tradycyjnych metod, co czyni go gorącym przedmiotem sprzedaży w branży.



Podsumowując, automatyczna maszyna do tworzenia szczelin papieru kartonowego V rewolucjonizuje sposób, w jaki producenci tworzą szary karton, MDF i karton.Dzięki zaawansowanej technologii i licznym zaletomInwestowanie w to innowacyjne rozwiązanie pozwala przedsiębiorstwom osiągnąć wyższą wydajność, lepszą jakość,i przewagę konkurencyjną w dzisiejszym szybkim tempie produkcji.



LS-1200K 600g/m2 40m/min Maszyna do szczelin kartonowych papieru kartonowego 5

Dongguan Longxingjian Intelligent Equipment Co., Ltd znajduje się w światowym mieście producentów -- Dongguan City, prowincja Guangdong.Mamy niezależny dział badań i rozwoju.Do tej pory posiadamy ponad 20 patentów, w tym patenty praktyczne, patenty wyglądu i patenty oparte na technologii.produkcja i sprzedaż przez ponad 12 latNasze główne produkty to serii maszyn do tworzenia szczelin i sery trwałych pudełek.
Utrzymujemy "profesjonalny, skupiony, klient pierwszy" jako naszą zasadę operacyjną, nalegając na przetrwanie z dobrej jakości, poprawę wydajności z precyzyjnego zarządzania, rozwój z kreatywności.Zobowiązaliśmy się nie oszczędzić wysiłków, aby stać się marką krajową i przyczynić się do naszej siły w branży druku i opakowań..
